玻璃棉板是一种广泛应用于建筑和工业领域的人造无机保温隔热材料，其材质特性和生产工艺具有显著的专业特点。

一、基本材质构成

玻璃棉板属于‌无机非金属纤维材料‌，主要原料为石英砂(SiO₂)、石灰石(CaCO₃)等天然矿石，通过高温熔融工艺制成。其化学成分中二氧化硅含量通常超过60%，氧化钙含量约20-30%，并含有少量氧化镁、氧化铝等成分。这种材质组合赋予了玻璃棉板优异的耐高温和化学稳定性。

二、生产工艺特性

玻璃棉板的生产采用‌离心法技术‌工艺流程：

原料混合：将石英砂、石灰石等按比例配比

高温熔融：在1400-1500℃高温下熔融成玻璃液

纤维成型：通过离心机将玻璃液甩成絮状纤维

施胶固化：施加酚醛树脂等粘合剂并加热固化

切割成型：制成不同规格的板状产品

三、材料分类

从材料学角度，玻璃棉板属于：

无机纤维材料‌：区别于有机高分子材料

多孔结构材料‌：纤维间形成大量空气孔隙

非晶态材料‌：熔融后快速冷却形成玻璃态结构

复合材料‌：纤维与粘合剂复合而成

四、材料特性

玻璃棉板具有以下核心材料特性：

轻质多孔‌：密度24-120kg/m³，孔隙率>90%

热稳定性‌：耐火温度可达500℃

化学惰性‌：耐酸碱腐蚀，不易老化

声学性能‌：吸声系数0.8-0.9(500-4000Hz)

环保特性‌：不含石棉等有害物质

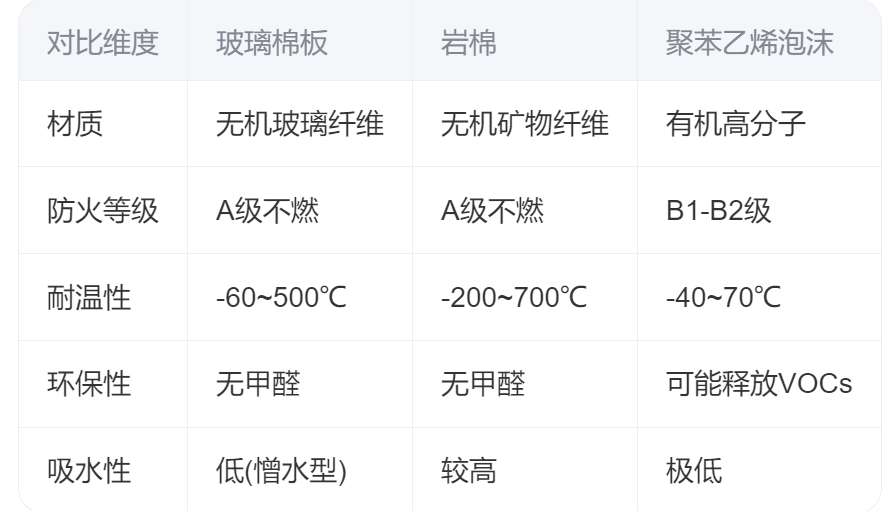

五、与相关材料的区别

通过以上分析可以看出，玻璃棉板作为一种无机纤维复合材料，在建筑保温、工业隔热等领域具有不可替代的材料优势。
