基础热工性能
在25℃标准环境下，无甲醛玻璃棉的导热系数稳定在 0.030–0.034 W/(m·K)，这一数值优于岩棉（0.036–0.043 W/(m·K)），是当前民用保温材料中热阻效率最高的选项之一。其隔热性能主要依赖于内部数百万个封闭微孔，有效阻断空气对流与传导传热。
温度与密度的动态影响
| 平均温度（℃） | 导热系数 λ [W/(m·K)] | 说明 |
|---|---|---|
| 25 | 0.030–0.034 | 常温基准，保温效率最优 |
| 100 | 0.040–0.045 | 热辐射传热占比上升，导热系数温和增长 |
| 200 | 0.055–0.065 | 适用于暖通系统风管，设计需预留余量 |
| 300 | 0.075–0.085 | 接近材料使用上限，不适用于高温工业场景 |
密度优化区间：32–48 kg/m³ 为最佳密度范围。密度过低（<24kg/m³）易产生气流穿透，过高（>64kg/m³）则纤维接触点增多，固相传热增强，导热系数反而上升。
铝箔贴面的热工增效机制
铝箔覆面并非改变芯材导热系数，而是通过三重机制显著提升系统整体隔热效能：
热辐射反射：铝箔层反射率≥90%，可阻隔80%以上的红外辐射热，降低热流密度；
气密防潮：形成连续气障，憎水率≥98%，杜绝水汽侵入导致的导热系数飙升；
等效热阻提升：综合反射与防潮效应，整体保温效率提升 15–20%，是风管、外墙保温的强制性配置。

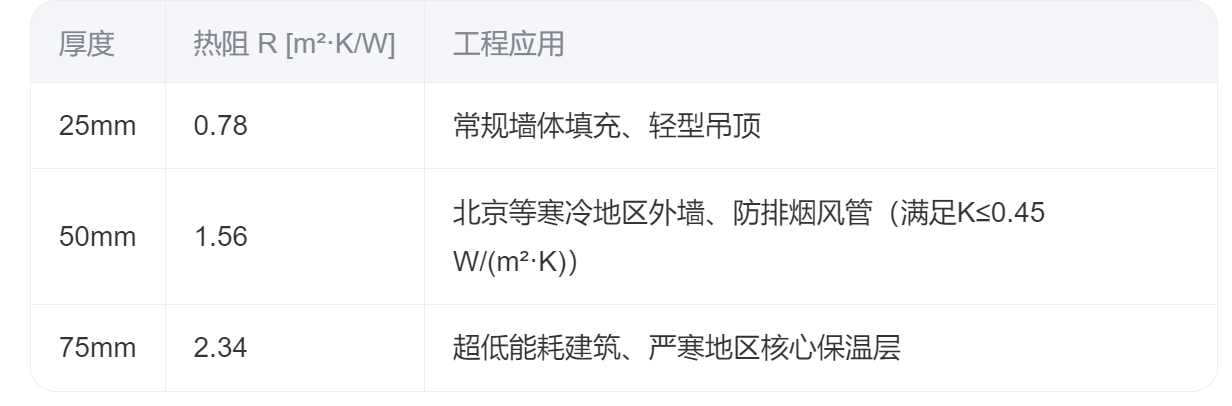

典型厚度下的热阻计算
注：《GB 51251-2017》规定防排烟风管保温层厚度≥40mm，对应热阻≥1.25 m²·K/W，50mm无甲醛玻璃棉板完全满足。
与同类材料隔热性能对比
| 材料 | 导热系数（25℃）[W/(m·K)] | 适用温度上限 | 核心优势 |
|---|---|---|---|
| 无甲醛玻璃棉 | 0.030–0.034 | ≤500℃ | 健康环保、吸声降噪、施工便捷 |
| 岩棉 | 0.036–0.043 | ≤650℃ | 低频隔声略优，密度高、重量大 |
| 硅酸铝纤维 | 0.040–0.070 | 1000–1450℃ | 耐高温，但成本高、不适用于民用建筑 |
无甲醛玻璃棉在25–500℃的民用与商业环境中，综合性能（健康性+热工性+经济性）全面领先。
工程应用与标准依据
该材料广泛用于：
中央空调风管：铝箔覆面板，厚度≥25mm，满足《GB 51251-2017》气密与防火要求；
住宅墙体/吊顶：密度32kg/m³，填充轻钢龙骨空腔，实现“保温+隔声”一体化；
医院、学校：无甲醛、无粉尘，符合《绿色建筑评价标准》GB/T 50378健康要求。
其性能数据严格依据《GB/T 13350-2017》与《GB/T 10294》测试，与国际标准ASTM C518方法一致，确保数据可溯源、可验证。
上一篇：无甲醛的玻璃棉的标准
下一篇：无甲醛玻璃棉有什么分类
