硅酸铝纤维板导热系数多少
发布时间：2025-12-23 10:23:55
硅酸铝纤维板的导热系数是其核心热工性能指标，依据 GB/T 16400-2023《绝热用硅酸铝棉及其制品》 国家标准，其数值随温度和体积密度动态变化，具体如下：

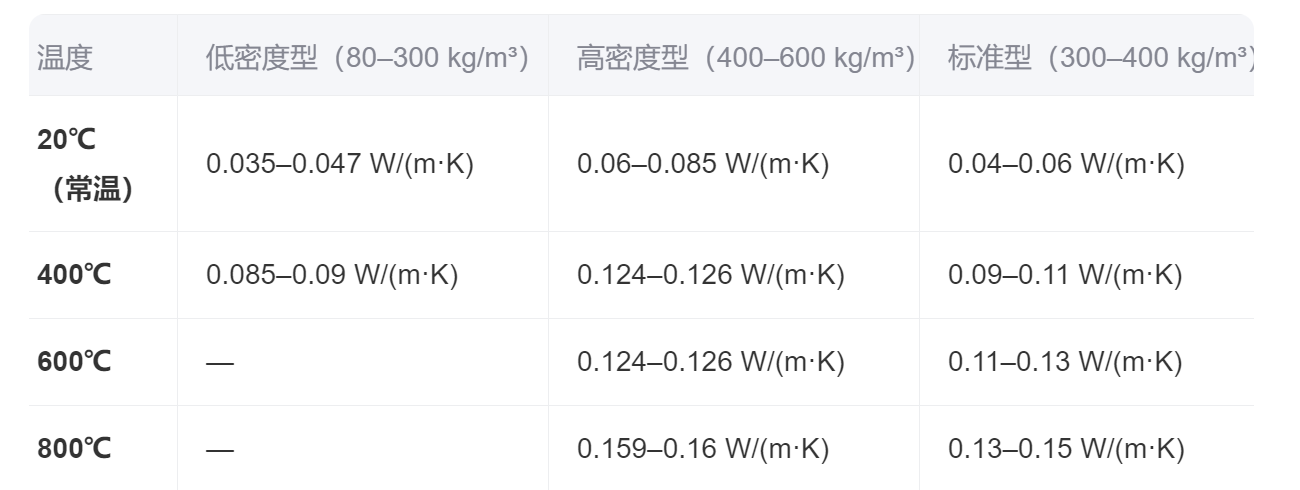

标准限值：在400℃平均温度下，所有类型硅酸铝纤维板的导热系数不得超过0.16 W/(m·K)，此为强制性合格门槛。
导热系数与密度的非线性关系
导热系数并非随密度线性增加，而是呈现“U型”曲线特征：
最优隔热区：密度在 130–200 kg/m³ 时，气孔结构最致密，固相传热与气相传热达到最佳平衡，导热系数最低（可低至0.03 W/(m·K)）。
低密度区（<130 kg/m³）：气孔过大，空气对流增强，导热系数上升。
高密度区（>200 kg/m³）：纤维接触点增多，固体传导主导，导热系数显著升高。
测试方法与国际一致性
所有导热系数数据均依据 GB/T 10295《绝热材料稳态热阻及有关特性的测定 热流计法》 测定，该方法与国际标准 ISO 8301 和 ASTM C518 完全等效，确保数据具备全球可比性与权威性。
工程选型建议
节能优先：选用 130–200 kg/m³ 密度产品，实现最低热损失。
承重优先：选用 ≥400 kg/m³ 高密度板，牺牲部分保温性以换取结构强度。
高温工况：800℃以上环境，必须选用含锆型高密度板，确保导热系数不超标。
上一篇：硅酸铝纤维板导热系数
下一篇：硅酸铝纤维板导电率
