硅酸铝纤维毡 导热系数
发布时间：2025-12-24 10:46:42
硅酸铝纤维毡的导热系数是其核心热工性能指标，依据 GB/T 16400-2023 标准及工业实测数据，其常温（25℃）导热系数范围如下：

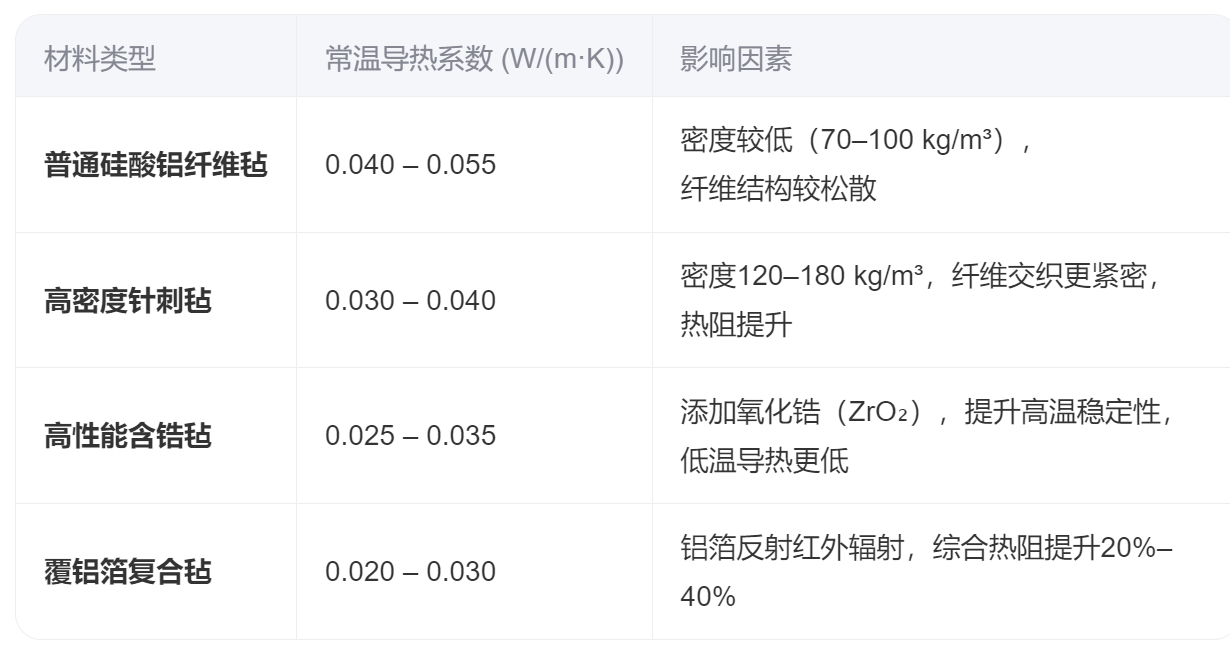

导热系数典型范围
注：导热系数随温度升高而增大，上述数值为常温（25℃）条件下的基准值。在500℃以上工况，导热系数可能上升15%–30%。
性能影响因素
密度：密度越高，纤维接触点增多，导热系数略有上升，但抗压与隔热综合性能更优。
温度：导热系数随温度升高呈非线性增长，高温下辐射传热占比显著提升。
环境湿度：高性能产品憎水率≥99.9%，湿态下导热系数增幅可控制在5%以内。
是否覆铝箔：覆铝箔后，总热阻显著提升，但导热系数仅反映基材传导性能，反射层需单独评估。
选型建议
常规工业保温：选择导热系数≤0.040 W/(m·K)、密度120 kg/m³的高密度针刺毡。
高温严苛环境：优先选用含锆型（≤0.035 W/(m·K)）或覆铝箔复合毡。
验证依据：采购时必须查验 GB/T 16400-2023 检测报告，确认导热系数测试条件为25℃±2℃，并注明测试方法（如热流计法或防护热板法）。
上一篇：硅酸铝纤维棉耐温多少度
下一篇：硅酸铝纤维毡与玻璃棉毡的区别
