核心结论‌：

硅酸铝耐火纤维毡作为‌轻质隔热材料‌，并非独立承重或防火构件，因此‌国家标准GB/T 16400-2023与GB/T 9978系列均未对其设定耐火极限分级指标‌。市场中所谓“耐火120分钟”或“耐火180分钟”的说法，通常指‌由该材料构成的复合结构系统‌（如与金属板、耐火砖、陶瓷纤维模块组合）在标准试验中的表现，而非纯纤维毡本体性能。

工程实测参考值‌（基于厚度与密度）：

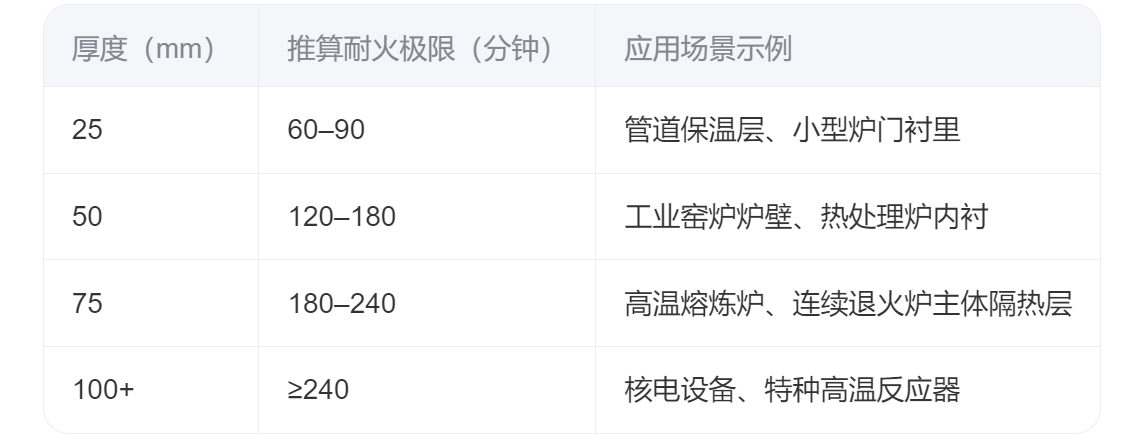

在1260℃高温环境下，采用‌针刺成型、密度≥128kg/m³‌的硅酸铝纤维毡，其耐火极限可依据厚度进行推算：

注：上述数据为行业工程经验推断，非官方认证值。实际耐火极限受纤维成分（如含锆、高铝）、压缩率、安装紧度及热循环频率显著影响。

关键影响因素‌：

密度‌：128–280kg/m³为最佳区间，密度过低（<100kg/m³）易被热气流穿透，过高（>300kg/m³）则导热率上升，降低隔热效率。

成型工艺‌：干法针刺毡抗拉强度高，适用于动态热循环；湿法毡表面致密，抗冲刷性更优，适合气流高速区域。

结构组合‌：纯纤维毡常与‌耐火砖、陶瓷纤维模块、不锈钢锚固件‌组成“多层复合隔热系统”，通过热阻叠加实现更长耐火时间，此为工业主流方案。

国际与厂商数据缺失‌：

ASTM E119、EN 1363-1等国际标准中‌无针对硅酸铝纤维毡的耐火极限测试报告‌；主流厂商（如河北国美）技术手册标注“使用温度”（如1260℃、1400℃），‌未提供耐火时间参数‌，说明该指标非产品通用销售指标，需定制化检测。

典型应用结构示意‌：

工业窑炉中，硅酸铝纤维毡常作为‌内层隔热层‌，与外层耐火砖构成“双层复合结构”，有效延缓热流穿透，延长设备安全运行时间。
